ナノビーム（X線非線形光学）

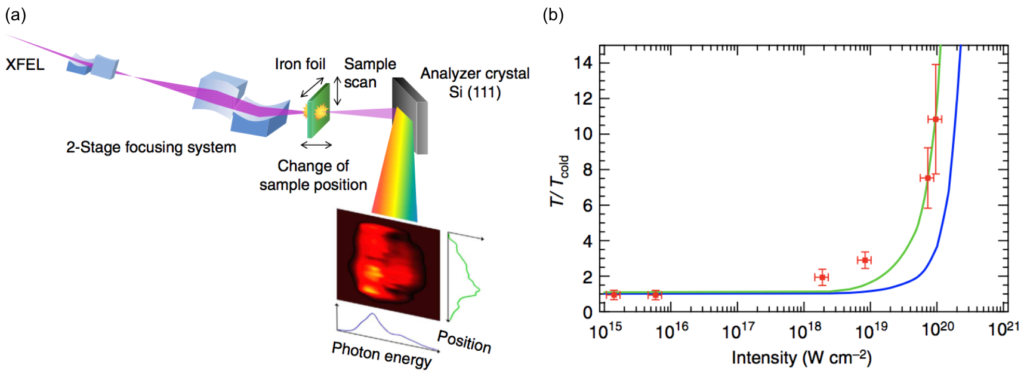

可飽和吸収現象の観測

XFELナノビームにより達成される超高強度X線により、多くの1s軌道電子がXFELのパルス幅内で剥ぎ取られ、X線の透過率が大幅に増加する可飽和吸収現象が、硬X線領域において初めて観測されました。

参考文献:
H. Yoneda et al., Nat. Commun. 5, 5080 (2014).

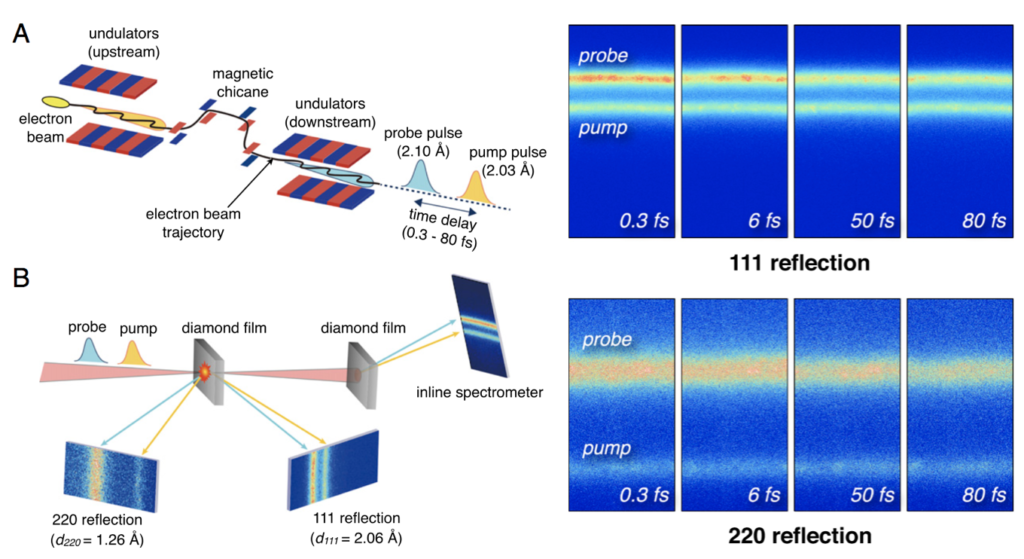

X線ダメージ過程の時間分解測定

XFELナノビーム照射による試料のダメージ過程がフェムト秒スケールで観測されました。本実験は、ナノビームと2色XFELとを組み合わせて実施されました。

参考文献:
I. Inoue et al., Proc. Natl. Acad. Sci. USA 113, 1492 (2016).

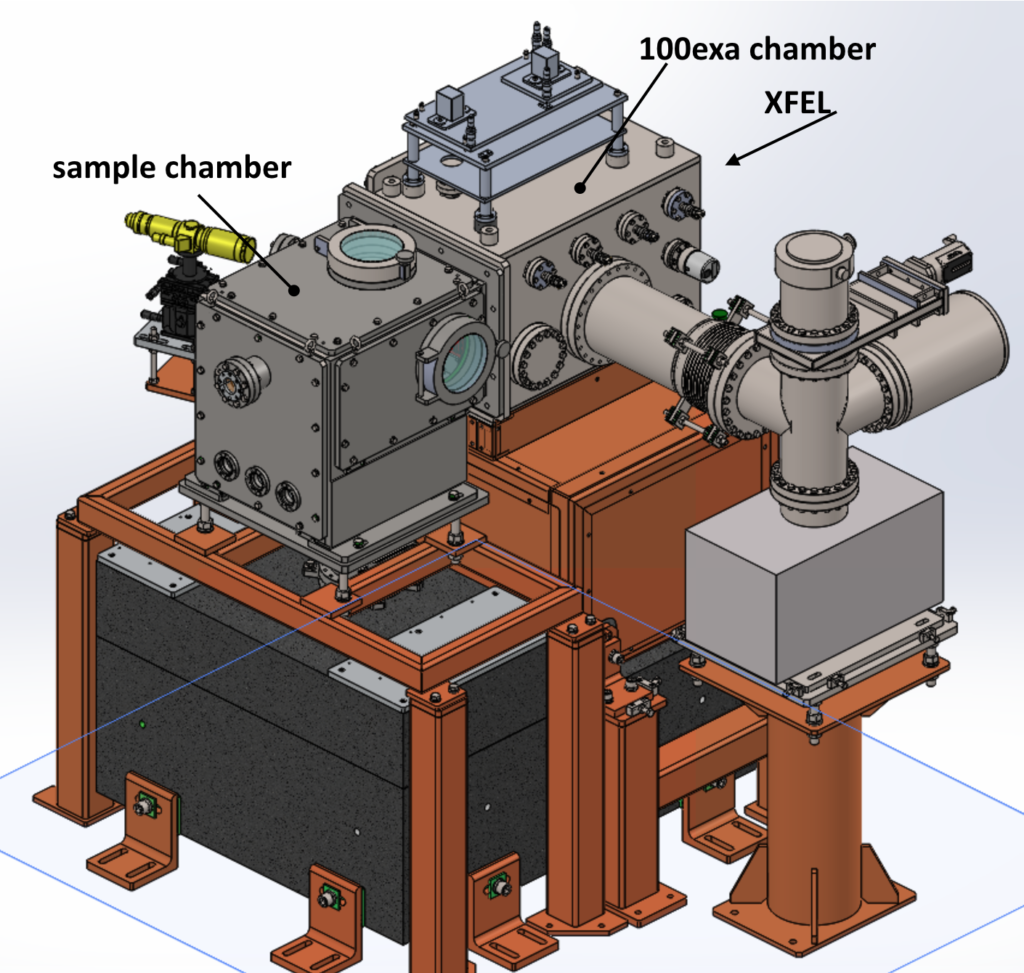

ナノ集光光学系　‘100exa’

SACLA BL3のEH5には、超高精度に作製された2枚の全反射楕円ミラーで構成された、Kirkpatric–Baez（KB）型のナノ集光光学系が備えられています。典型的な集光サイズは、半値全幅で約200 nm（縦) × 120 nm（横）となります。アンジュレータ出口から集光点までのスループットの目安は約25%であり、集光点でのX線強度は10²⁰ W/cm²（100 EW/cm²）に達するため、本光学系は’100exa’と呼ばれています。全反射ミラーを利用しているため、XFELのエネルギーは12 keVまで色収差の影響を受けること無く利用でき、2色発振XFELを利用した測定も可能です。

本光学系の駆動系は高剛性な石定盤に固定されています。また、真空チャンバーは石定盤とは独立して床面に固定されているため、真空引きによる振動の影響は極めて小さくなります。小型の集光ミラーを利用し、短い焦点距離をとるよう設計されていますので、長期安定性が高く、ナノ集光を12時間以上に渡って安定的に供給可能です。

Table 1 Optical parameters for 100exa focusing system

Optical parameters (KB Mirrors)	Vertical	Horizontal
Surface coating	Rhodium	Rhodium
Substrate size	250 × 50 × 50 mm	250 × 50 × 50 mm
Glancing angle	4.0 mrad	3.8 mrad
Focal length	500 mm	240 mm
Distance from source	220 m	220.26 m
Effective mirror length	242 mm	242 mm
Spatial acceptance	970 μm	920 μm
Divergent angle	~2 mrad	~4.5 mrad
Typical focal size @10keV	~200 nm FWHM	~120 nm FWHM

参考文献:
H. Yumoto et al., Appl. Sci. 10, 2611 (2020).

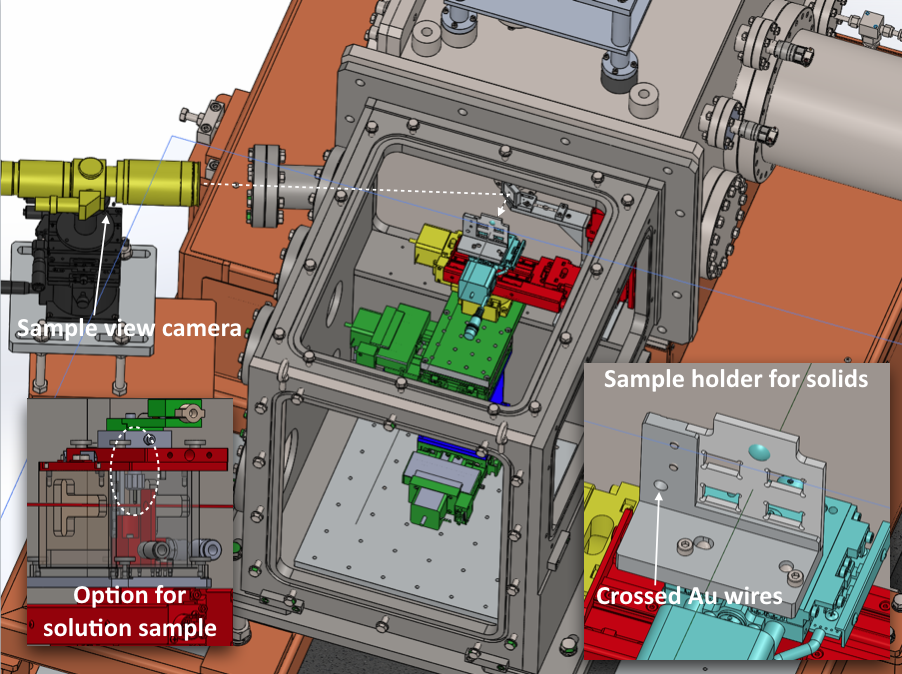

サンプルチャンバー

厚さ75 μmのBe窓を介して100exa光学系真空チャンバーと直接固定が可能なサンプル用真空チャンバーが用意されており、一般的なナノ集光XFEL実験に利用可能です。サンプルチャンバーの最上流部にはX線用の開口が付いた光学ミラーが設置されており、X線とほぼ同軸に上流側からサンプルを観察することが出来ます。この試料モニタの焦点深度は100~200 μmであるため、このモニタを用いることで光軸方向の試料位置を大まかに調整可能です。

サンプルチャンバーの上面、下流面、光源を背にして左側面は取替可能で、X線回折や小角散乱、発光分光等、多岐に渡る測定手法に対応できます。また、He等でチャンバー内を置換し、専用の小型ケージを利用することで、溶液サンプルを用いて実験することも可能です。

さらに、サンプルチャンバーは取り外し可能ですので、チャンバー付きではアクセスできない位置に検出器や各種測定機器を配置することができます。チャンバーを取り外した際でも、100exaチャンバー下流面に専用のアタッチメントを取り付けることで、サンプル観察用開口付ミラーを設置することが出来ます。

サンプル位置・姿勢調整用としてX（光軸垂直面水平方向）、Y（光軸方向）、Z（鉛直方向）、θx（X軸を中心とする回転、入射角に相当）、θz軸の自動ステージを搭載しています。また、高強度XFELを固体試料に照射するとシングルショットで試料が破壊されます。常にフレッシュな領域にXFELを照射するための試料走査用ステージ（X、Z軸）も搭載されています。これらの駆動系は、100exa光学系の駆動系と同じ石定盤に固定されており、前述のサンプルチャンバーとは独立しています。なお、ステージ構成はスペースの許す限り変更可能です。

参考文献:
H. Yumoto et al., Appl. Sci. 10, 2611 (2020).

ナノビームを使った実験は主にBL3のEH5で行っています。BL3の通常の運転モードである自己増幅自発放射方式（Self-Amplified Spontaneous Emission : SASE）によるXFELに加え、2色XFELやセルフシードXFELを使った実験も可能です。

XFELパラメータ

光子エネルギー（基本波）	4-20 keV
パルスエネルギー	光子エネルギーに（下図参照）
エネルギー幅（ΔE/E）	~0.5%（ニ結晶分光器なし）
繰り返しレート	30 Hz（BL2&3同時運転時）

参考文献:
M. Yabashi et al., J. Synchrotron Rad. 22, 477 (2015).
K. Tono et al., J. Synchrotron Rad. 26, 595 (2019).

（参考）光子エネルギーとパルスエネルギー・光子数の関係（BL3の場合）

2色XFEL

SACLAのアンジュレータ列を2つの区間に分けて、それぞれに異なるギャップを設定することで2種類の波長のXFELを発振させることができます。BL3においては、 1色目のレーザー発振を終えた電子ビームをマグネティックシケインにより迂回させ、1色目と2色目のXFELパルスの間に時間差を付けることが可能です。 遅延時間は数十アト秒の精度で設定することができ、精密なポンププローブ計測などへの応用が期待できます。詳しくはこちらをご覧ください。

参考文献:
T. Hara et al., Nat. Commun. 4, 2919 (2013).

２色発振時のXFELビームパラメーターの例

	第1色	第2色
光子エネルギー	13.1 keV	9.7 keV
パルスエネルギー	40 µJ	40 µJ
最大遅延時間	–	300 fs

	第1色	第2色
光子エネルギー	12.2 keV	9.7 keV
パルスエネルギー	50 µJ	30 µJ
最大遅延時間	–	300 fs

	第1色	第2色
光子エネルギー	6.1 keV	5.9 keV
パルスエネルギー	60 µJ	60 µJ
最大遅延時間	–	450 fs

セルフシードXFEL

BL3において、反射型セルフシード方式によるXFELの利用が可能です。セルフシードXFELは、SASE型XFELと同等の平均パルスエネルギーを有しつつ、高い単色性を示します。詳しくはこちらをご覧ください。

参考文献:
I. Inoue et al., Nature Photon. 13, 319 (2019).

光源パラメーター

光子エネルギー	7 keV-15 keV
エネルギー幅	0.01%
パルスエネルギー	200 µJ@7-10 keV, ~100 µJ@15 keV

ビームタイム前までにスタッフが行うアライメント

以下の作業はビームタイム前にSACLAスタッフが行います。

• 装置の搬入、構築
• XFELのスペクトル、光軸、集光の調整
• 試料観察用カメラの位置、フォーカス調整

ビームタイム開始後にユーザー自身が行うアライメント

ナノビーム実験を行うために、ユーザー自身に行っていただく、最低限のアライメントを以下に示します。

• 試料位置の調整（ラスタースキャン範囲、光軸方向の位置※）
• ユーザー持ち込みの測定系、制御系の調整

※調整方法に関しては、事前にXFEL利用研究推進室までご相談ください。通常、試料からの信号（可飽和吸収等の非線形現象等）をもとに調整します。

ビームタイム開始後にスタッフが行うアライメント

ユーザーからの要望に基づき、必要に応じて100exa光学系の再調整を定期的に行います（ただし9:00~16:30に限る）。
